傳感器信號電纜PRVZP/PRAZP/PRAP3/PRVZP-1/PRDP3
傳感器信號電纜用途
傳感器信號電纜用于各種傳感器，儀器儀表的信號傳輸。
傳感器信號電纜
傳感器信號電纜采用鍍銀導體，多芯結構，確保每芯之間電阻保持高度一致，可以將微弱的電量信號準確傳輸?shù)綌?shù)百米外。

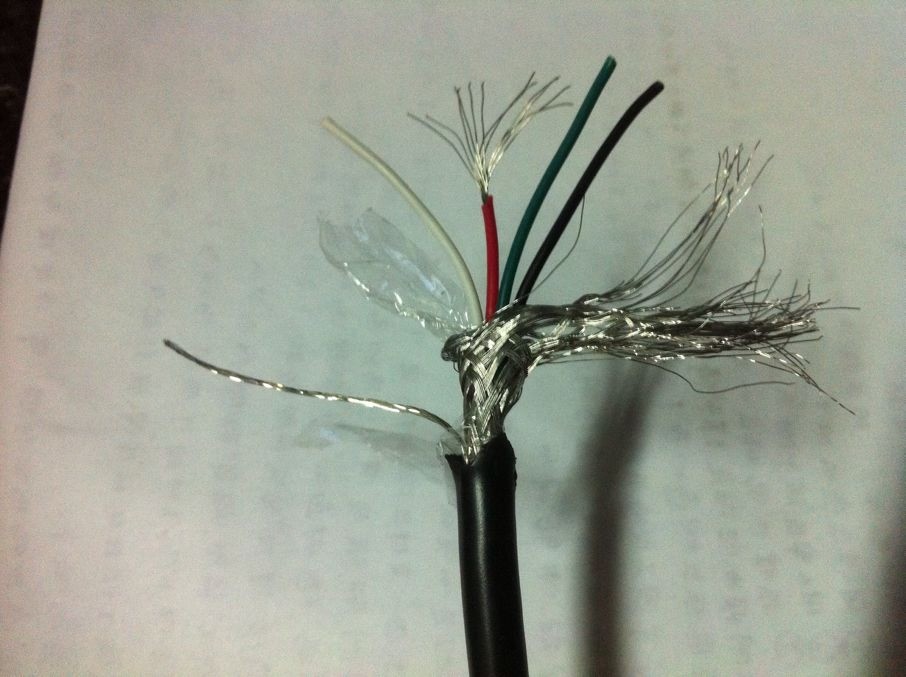

傳感器信號電纜結構
傳感器信號電纜道題采用鍍錫或鍍銀導體。
傳感器信號電纜擁有四層保護，分別為J緣層、屏蔽層、纏繞層、護套層，只為確保微弱電量信號的準確傳輸。
J緣層:與護套層相當?shù)奈锢砗突瘜W性能，在狹小的環境中可以剔除護套、屏蔽網和纏繞層，單當作導線使用。
纏繞層:纏繞層是一種精選的聚合物材料，主要是防止屏蔽網傷及J緣層。也增強電纜整體的機械性能。
屏蔽層:考究的金屬材料（采用銅或鍍錫銅）一方面要順利地導出干擾信號，細的金屬絲須有足夠的抗彎折能力以避免金屬碎屑影響其他電氣設備。
護套層:優良的機械性能，能夠耐受較高強度的金屬撞擊、切割。具有非常高的抗拉強度，也可耐受長期的重復彎折。
一般信號電纜傳輸?shù)男盘柡苄?，為了避免信號受到干擾，信號電纜外面有一層屏蔽層，包裹的導體
屏蔽電纜的屏蔽層，一般為導電布，編織銅網或銅泊（鋁），屏蔽層需要接地，外來的干擾信號可被該層導入大地，避免干擾信號進入內層導體干擾同時降低傳輸信號的損耗
傳感器信號電纜PRVZP/PRAZP/PRAP3/PRVZP-1/PRDP3
型號 M稱
PRVZP 交聯聚乙烯J緣阻燃聚氯乙烯護套編織總屏蔽傳感器用信號電纜
PRAZP 交聯聚乙烯J緣阻燃聚氨脂護套編織總屏蔽傳感器用信號電纜
PRAP 交聯聚乙烯J緣聚氨脂護套編織總屏蔽傳感器用信號電纜
PRAP3 交聯聚乙烯J緣聚氨脂護套鋁套塑復合帶饒包總屏蔽傳感器用信號電纜
PVZVZ3 阻燃聚乙烯J緣聚氨脂護套鋁套塑復合帶饒包總屏蔽傳感器用信號電纜
PRVZP-1 交聯聚乙烯J緣阻燃聚氯乙烯護套編織總屏蔽編織外屏蔽傳感器用信號電纜
PRDP3 交聯聚乙烯J緣低煙無鹵彈性體鋁塑復合帶對屏蔽傳感器用信號電纜
結構尺寸及性能:
| 型號 |
芯數 |
導體 |
外徑≤ |
直流電阻20℃MΩ/KM |
J緣電阻20℃MΩ/KM |
試驗電壓kv |
| PRVZP |
4 |
7/0.2 |
5.35 |
90 |
1000 |
1.5 |
| 6 |
7/0.2 |
6.25 |
90 |
1000 |
1.5 |
|
| 4 |
7/0.16（韌銅） |
5.4 |
144 |
1000 |
1 |
|
| 4 |
7/0.16（韌錫） |
3.65 |
152.2 |
1000 |
1 |
|
| PRAP |
4 |
19/0.16 |
5.85 |
56.1 |
1000 |
1 |
| PRAP3 |
4 |
19/0.16 |
5.0 |
56.1 |
1000 |
1 |
| 4 |
19/0.16 |
7.9 |
56.1 |
1000 |
1 |
|
| PVZVZP3 |
4 |
7/0.15 |
4.0 |
163 |
5 |
0.5 |
| 4 |
7/0.25 |
4.3 |
57 |
5 |
0.5 |
|
| PRVZP-1 |
6 |
19/0.2 |
9.4 |
33 |
1000 |
1 |
| PRDP3 |
4 |
19/0.127 |
5.4 |
85 |
1000 |
0.75 |
