DW-SKZP-2-(50-3+4*1.0+2*1.5）低煙無鹵組合電纜
一、產品簡介
隨著信息技術和電子計算機技術的迅速發展，現代通信線纜向著寬頻帶，綜合化及數字化方向發展，傳輸信號從單純的語言發展到圖像監控、運程控制計算機網絡數字通信等。為適應信息產業的迅猛發展，滿足計算機技術和通信技術相結合的需要，我公司通過長期的努力，完成了數據及圖像傳輸綜合電纜的研制工作。DW-SKZP-2-(50-3+4*1.0+2*1.5）低煙無鹵組合電纜，該電纜把通信、數據圖像傳輸、自動化管理、計算機網絡連接等多種業務、功能集中在一根電纜中，避免了各系統重復布線的麻煩，節約投資，對系統設備配置具有很大的靈活性，同時也適應對電纜阻燃有較高要求的場所。
二、使用范圍
DW-SKZP-2-(50-3+4*1.0+2*1.5）低煙無鹵組合電纜適用于交警信號、消防管理、智能化小區管理，遠程監控和計算機網絡連接綜合布線，可用于語言數據圖像和監控電源等信息的傳輸。
三、企業標準 ，阻燃試驗執行標準GB-12666-90
四、技術要求
DW-SKZP-2-(50-3+4*1.0+2*1.5）低煙無鹵組合電纜要求每組電纜之間感應電流為零，有電源、監控、射頻三種電纜綜合組成，信號傳輸互不干擾、電氣性能穩定，能可靠的傳輸微弱的模擬信號和數字信號，有較強的抗干擾能力，使用壽命長、耐高溫、防水、防腐等。

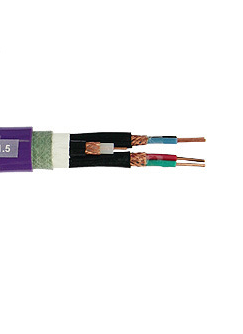

五、結構示意圖（見圖一）
六、型號規格
|
型號
|
規格
|
結構組成
|
|
ZR-SKZP
|
1
|
50-2+2*1.0+2*1.5
|
|
DW-SKZP
|
2
|
50-3+4*1.0+2*1.5
|
|
ZR-SKZP
|
3
|
75-5+2*1.0+2*1.5
|
|
DD-SKZP
|
4
|
75-5+4*1.0+2*1.5
|
|
DW-SKZP
|
5
|
100-7+2*1.0+2*1.5
|
|
DD-SKZP
|
6
|
100-7+4*1.0+2*1.5
|
注：1、該型號前加“ZR”表示阻燃綜合電纜，阻燃等J分為A、B、C三J;
2、型號前加“DW”表示，低煙無鹵綜合電纜;
3、型號前加“DD”表示低鹵低煙綜合電纜。
七、產品電氣性能
同軸電纜電氣性能見表2
|
主要電氣性能
|
|||||
|
特性阻抗
|
衰減常數≤db/100m
|
回波損耗≥db
|
|||
|
50MHZ
|
200MHZ
|
800MHZ
|
VHF
|
UHF
|
|
|
75.0±3
|
4.8
|
9.7
|
20.3
|
20
|
18
|
八、主要工作數據導體結構及直流電阻應符合表3
|
標稱截面
|
導體結構
|
20℃時導體直流電阻
|
|
|
根數
|
不鍍錫
|
鍍錫
|
|
|
0.5
|
16/0.20
|
39.0
|
40.1
|
|
0.75
|
24/0.20
|
26.0
|
26.7
|
|
1.0
|
32/0.20
|
19.5
|
20.0
|
|
1.5
|
30/0.25
|
13.3
|
13.7
|
