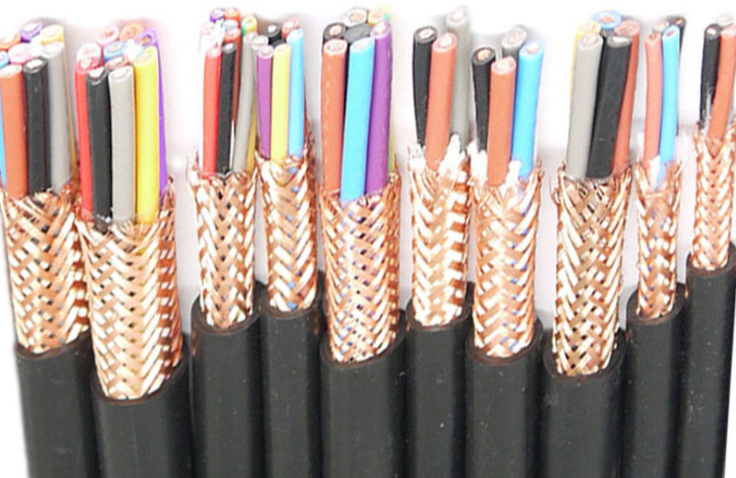

低煙無鹵屏蔽電纜WLD-KJESP-24*1.5mm2
產品特點及用途
低煙無鹵屏蔽電纜WLD-KJESP-24*1.5mm2適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。
低煙無鹵屏蔽電纜WLD-KJESP-24*1.5mm2產品執行標準:GB9330-88 Q/WTL11-2003
低煙無鹵屏蔽電纜WLD-KJESP-24*1.5mm2使用特性：
1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV
2.電纜長期工作溫度為:-20℃－90℃，-40℃－105℃
3.推薦彎曲半徑:無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
低煙無鹵屏蔽電纜WLD-KJESP-24*1.5mm2主要技術指標
1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿
2.電纜的透光率應符合下表
|
電纜外徑 D（mm） |
透光率（％）≥ |
電纜外徑 D（mm） |
透光率（％）≥ |
|
D＞40 |
70 |
5＜D≤10 |
50 |
|
10＜D≤40 |
60 |
D≥5 |
40 |
3.電纜的不延燃性（阻燃特性）:應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90
4.鹵酸氣體釋放量，符合IEC754-1
5.燃燒氣體的PH值和導電率，符合IEC754-2 PH≥4.3 電導率≤10μS/mm。
型號說明
低煙無鹵電纜基本型號及名稱：
|
型號 |
名稱 |
|
DLD-KVV |
銅芯低煙低鹵聚氯乙烯絕緣和護套控制電纜 |
|
DLD-KVVP |
銅芯低煙低鹵聚氯乙烯絕緣和護套銅網編織屏蔽控制電纜 |
|
DLD-KVV22 |
銅芯低煙低鹵聚氯乙烯絕緣和護套鋼帶鎧裝控制電纜 |
|
WLD-KJEG |
銅芯無鹵低煙交聯聚烯烴絕緣熱固性護套控制電纜 |
|
WLD-KJEGP |
銅芯無鹵低煙交聯聚烯烴絕緣熱固性護套銅網屏蔽控制電纜 |
|
WLD-KJEGP2-22 |
銅芯無鹵低煙交聯聚烯烴絕緣熱固性護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
WLD-KJES |
銅芯無鹵低煙交聯聚烯烴絕緣熱塑性護套控制電纜 |
|
WLD-KJESP |
銅芯無鹵低煙交聯聚烯烴絕緣熱塑性護套銅網屏蔽控制電纜 |
|
WLD-KJES22 |
銅芯無鹵低煙交聯聚烯烴絕緣熱塑性護套鋼帶鎧裝控制電纜 |
|
DLD-KSF |
銅芯低煙低鹵熱塑性絕緣丁晴熱塑體護套控制電纜 |
|
DLD-KSFP |
銅芯低煙低鹵熱塑性絕緣丁晴熱塑體護套銅網屏蔽控制電纜 |
|
DLD-KSFP2-22 |
銅芯低煙低鹵熱塑性絕緣丁晴熱塑體護套銅帶屏蔽鋼帶鎧裝控制電纜 |
低煙無鹵電纜代號、名稱及含義：
|
項目 |
代號 |
含義 |
|
系列代號 |
DLD |
低煙低鹵 |
|
絕緣材料 |
V |
聚氯乙烯 |
|
護套材料 |
V |
聚氯乙烯 |
|
屏蔽材料 |
P |
銅網或鍍錫銅網 |
|
鎧裝材料 |
22 |
鋼帶 |
|
導體種類 |
A |
獨股導體 |
