同軸射頻電纜3C-2V
執行標準：同軸射頻電纜同軸射頻電纜3C-2V執行GB/T14864-1993

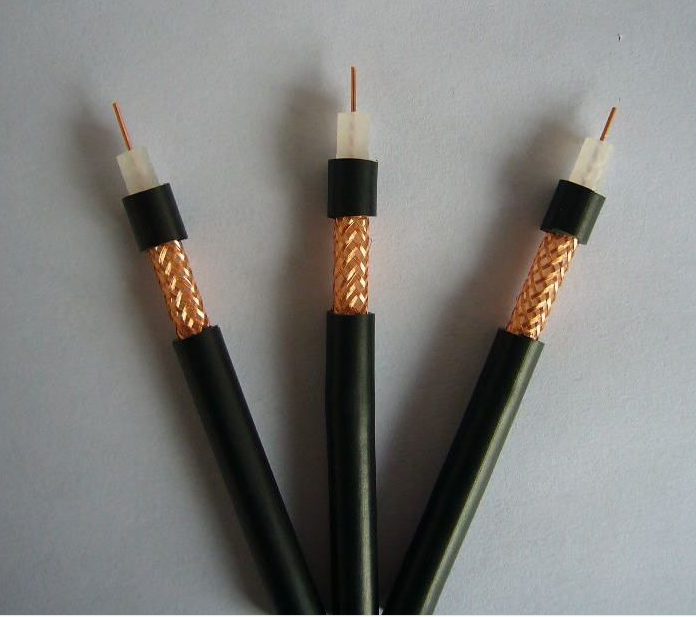

構造:1、導體使用多股裸銅或鍍錫銅絲；
2、透明或發泡或氣也型PE絕緣；
3、依客戶要求得加上鋁箔；
4、依客戶要求單層或雙層、銅絲或鍍錫銅絲，編織隔離，95%屏蔽率；
5、PVC或非移動PVC外被。
用途:同軸射頻電纜3C-2V用于公共天線、視頻射頻、閉路電視監控系統、傳導系統及單向控制系統或是高頻率機器之接線或內部配線等。
|
型號規格 |
內導體結構No/mm |
絕緣介質mm |
外導體（編織屏蔽） |
護套 mm |
絕緣電阻MΩ.km不小于 |
特性阻抗 Ω |
衰常熟20℃ |
|
|||||||
|
厚度 |
外徑 |
規格（No） |
編織角不大于 |
厚度 |
外徑 |
|
|
頻率MHZ |
衰減dB/m 不大于 |
||||||
|
SYV-75-2 （2.5C-2V） |
7×0.15 |
0.7 |
2.0 |
64網 |
45度 |
0.60 |
4.0±0.2 |
5000 |
75±3 |
200 |
0.32 |
||||
|
SYV-75-2 （2.5C-2V） |
1×0.40 |
0.7 |
2.0 |
64網 |
<45度 |
0.60 |
4.0±0.2 |
5000 |
75±3 |
200 |
0.32 |
||||
|
SYV-75-3-41 （3C-2V） |
7×0.15 |
1.05 |
3.0 |
96網 |
<45度 |
0.66 |
5.0±0.25 |
5000 |
75±3 |
200 |
0.28 |
||||
|
SYV-75-3 （3C-2V） |
1×0.5 |
1.05 |
3.0 |
96網 |
<45度 |
0.66 |
5.0±0.25 |
5000 |
75±3 |
200 |
0.28 |
||||
|
SYV-75-4-1 （RG-59） |
7×0.21 |
1.25 |
3.70 |
96網 |
<45度 |
0.80 |
6.0±0.2 |
5000 |
75±3 |
200 |
0.22 |
||||
