YBP-J,YFBPG鋼絲加強扁平軟電纜使用于工作電壓450/750V以下，環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等。具有以下特點：J緣和護套等用復合物。提高電纜柔軟特性及防腐耐寒等性能?？砂搭櫩托枰?，在線芯兩側增加鋼絲繩或其他承力元件。
一、 YBP-J,YFBPG鋼絲加強扁平軟電纜技術參數
1、交流額定電壓：Uo/U=450V/750V
Uo任一主導體和地之間電壓有效值
U任二相導體之間有效值
2、使用電壓： 交流系統：<1.1額定電壓
直流系統：<1.5額定電壓
3、線芯長期工作溫度：≤65℃
4、產品標準： Q/32028AQ001-91
二、 YBP-J,YFBPG鋼絲加強扁平軟電纜產品M稱、用途：
|
|

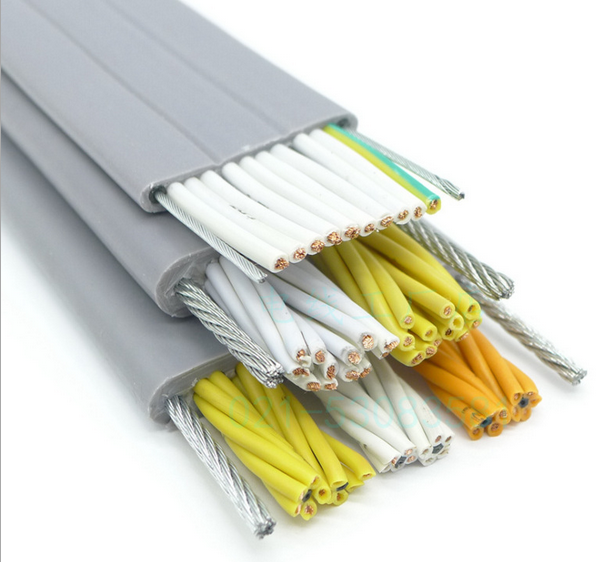

三、YBP-J,YFBPG鋼絲加強扁平軟電纜產品截面示意圖
四、 YBP-J,YFBPG鋼絲加強扁平軟電纜技術參數
| 規格 | 導體結構 | 電纜參考數據 | 20°C小J緣電阻MΩ | ||||
| 外徑上限（寬度×厚度） | 近似重量 | 20°C大直流電阻 | |||||
| 芯數×截面積mm² | 根數、直徑mm | YB YBF YBZ mm |
YB YBF YBZ Kg/Km |
不鍍錫 Ω/KM |
鍍錫 Ω/KM |
YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 |
||
