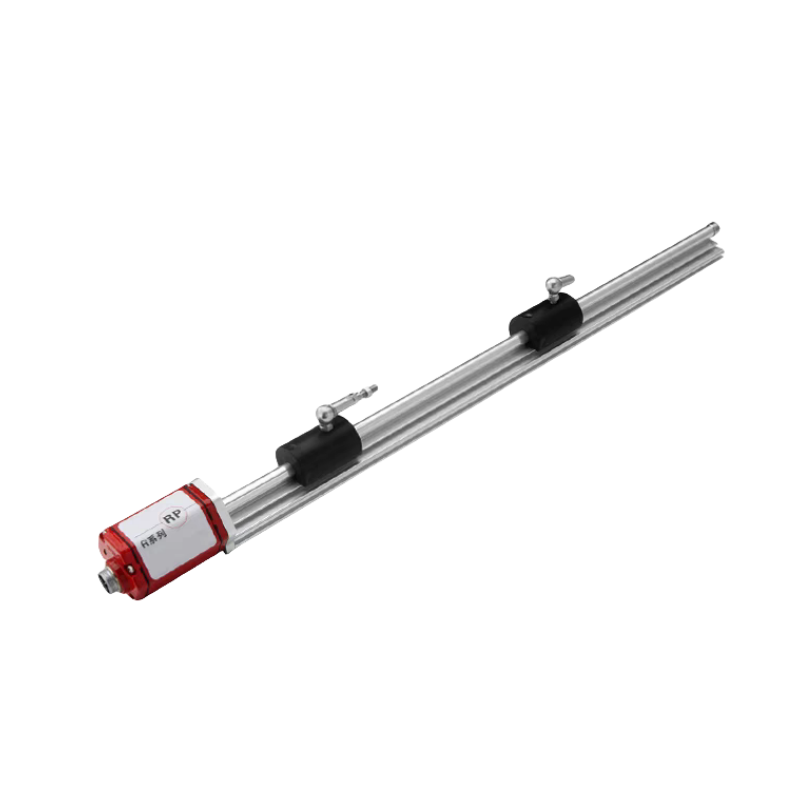

RP系列 磁致伸縮位移傳感器

資料下載：

模擬量信號：RP-SSI.PDF

SSI信號：RP-SSI.PDF

產品特性：

堅固可靠，耐油抗污

非接觸式測量，永不磨損

絕對輸出，無須歸零

易于診斷，LED 燈實時狀態顯示

高分辨率，最高可達1μm

模塊化設計，替換方便

低功耗設計，有效減小系統溫漂

技術參數：

測量范圍：50~7000mm

模擬量信號：

4~20mA ( 最小/最大負載：0/500 Ω)

20~4mA ( 最小 / 最大負載：0/500 Ω)

0~5VDC   ( 最小負載 >5K Ω）

 0~10VDC  ( 最小負載 >5K Ω）

 0~±10VDC （最小負載>5K Ω）

數字信號：SSI 信號，START/STOP雙脈沖輸出，Can bus總線輸出，Mod bus信號輸出

傳輸速度：70kBd~1MBd

線長： <3 <50 <100 <200 <400m

速率：1000 <400 <300 <200 <100kBd

分辨率：1/2/5/10/20/50/100μm

非線性度：<±0.01%F.S ( 最小±50μm)

重復精度：<±0.001%F.S ( 最小±1 位數字)

更新時間：0.5ms( 最小< 1m) 1.0ms(1m< 量程<2m)2.0ms (2m< 量程<4m) 4.0ms(4m< 量程<7m)

結構與材料：

電子倉：鋁合金

測桿：鋁合金型材

位置磁鐵：滑塊磁鐵，懸浮磁鐵

安裝方向：任意

螺紋接口：M18×1.5、M20×1.5、3/4-16UNF

工作條件：

磁鐵速度：任意

環境溫度：-40℃~+85℃

濕度/ 露點：濕度90%，不能結露

溫度系數：<±0.007%F.S/℃

電氣防護：IP65 RP 鋁合金型材

電氣特性：

出線方式：防水接頭或六芯航空插頭

輸入電壓：24VDC（-15/+20%）

工作電流：<60mA（隨量程變化）

極性保護：最大-30VDC

超壓保護：最大36VDC

絕緣能力：500V（信號地與外殼間）

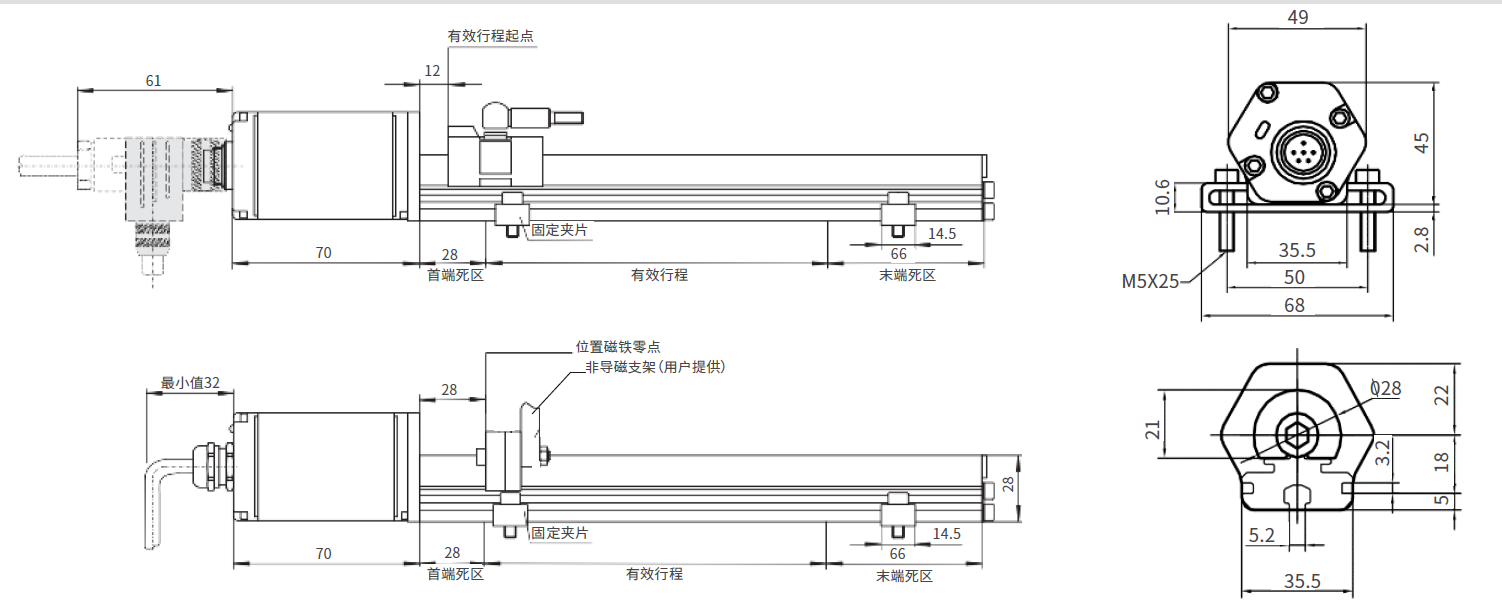

產品尺寸
